こんにちは。不可思議絵の具です。

大自工業(メルテック) SG-3000DXのバッテリー交換方法を説明します。



エンジン停止後の電源として大自工業(メルテック)のSG-3000DXを愛用していましたが、充電を忘れていたらバッテリーが上がってしまいました…(T_T)

もともと、売れ残り品を買ったためか「図体の割に蓄電量が少ないなあ」と思っておりましたが、今度のバッテリー上がりで完全にトドメを刺してしまったようで…。

とうとう、充電しても残量が全然増えなくなってしまいました。

新品を買い直すほども使い込んでいなかったので、Amazonで中身のバッテリーを購入し、自力で交換しました。

本記事は

  • 購入したバッテリーの紹介
  • バッテリーの交換手順(SG-3000DXの分解手順)
  • 旧バッテリーの捨て方

について説明しています。

SG-3000DXは廃番となりましたが、後継のSG-3500LEDでも本記事の内容は通用するようです。
Meltec SG-3500LED
メルテック(meltec)
付属品:ブーストケーブル 8.3Am㎡×約1m
DC充電コード 0.75m㎡×約1m
AC充電アダプター 1A(コード長1.9m)
スポンサーリンク

購入したバッテリー

今回購入したのは台湾Long社製の「WP20-12(12V 20Aタイプ)」です。

Long WP20-12 高性能シールドバッテリー 12V20Ah 制御弁式鉛蓄電池 UPS・非常電源用
バイクパーツセンター(Bike Parts Center)
・LONGバッテリーはISO9001等(バッテリー側面に印字)の様々な認証を得ている高性能シールドバッテリーです。



こんな箱に入ってきました。

LONG製 WP20-12外箱

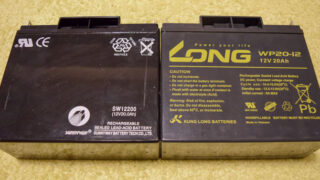

左が元々入っていた純正バッテリー、
右が今回購入したバッテリーです。

純正品と並べた様子



バッテリーの寸法や端子の寸法・位置は全く変わりませんので、安心して差し替えられます。

端子の幅に違いはありません

交換の作業手順

交換のための作業手順は以下のとおりです。

  1. 裏蓋を開ける
  2. バッテリー端子を外す
  3. バッテリー交換して端子に接続

順に図解してゆきます。

バッテリーの端子を触る時は注意が必要ですが、全体的に簡単でした!(^o^)

なお、写真はクリックすると拡大表示されます。

①裏蓋を開ける

裏蓋にある4つのプラスネジを外し、裏蓋を開けます。

本体裏側の4本のプラスネジを外す



裏蓋を開けた状態です。

フタを外した様子

バッテリーの左側(黒色)がマイナス、右側(赤色)がプラスの端子です。

バッテリーを外して持ってみると分かりますが、SG-3000DXの重さは全てこのバッテリーが原因だと分かります(^^ゞ

②バッテリー端子を外す

さて、ここが一番ビビるところです。

ショートさせると火花が吹くので本当に怖いです。

下手すると死にます。
ドライバーが両側の端子に触れないように(ショートさせないように)慎重に作業します。



外す順番が大事です。

最初にマイナス端子(黒色)から外し、次にプラス端子(赤色)を外します。

端子はマイナス側から外す



ネジを外す時は、ナットをモンキーレンチやペンチで固定しながらプラスネジを回します。

とにかく、こういった工具が他の金属部分に当ってショートしないように、慎重に作業しなければいけません。

ペンチでボルトを押さえながらネジを回す

③バッテリーを交換して端子に接続

バッテリーを新しいものに替えて、バッテリーの端子を接続します。

繋ぐ時は最初にプラス端子(赤色)を付け、次にマイナス端子(黒色)を付けます。

外す時と逆な点に注意



裏蓋を閉めて完了です。

残量が満タンまで回復しました!

容量が回復

旧バッテリーの捨て方

取り外したバッテリーは重いし場所取るのでサッサと捨てたいですよね。

しかし、ポイッと燃えるゴミに出すことはできません

自治体によるかもしれませんが、少なくとも私の住む福岡県福岡市ではNGでした。

必ず専門業者に処分を依頼すること、とされています。

参考 家庭ごみの出し方ルール|福岡市ごみと資源の分け方・出し方情報サイト



合法な捨て方は色々ありますが、ガソリンスタンドに持ち込むのが一番手っ取り早いと思われます。

私の場合は近所のガソリンスタンドに行き、給油前に(ここがミソ)店員さんに「バイク用のバッテリーを捨てたいのですが」とお願いしたら快く引き取ってくれました。

「あぁ、そこら辺に置いといてください!」ってくらいの軽いノリでしたw

心配なら行く前に電話で問い合わせてみたら良いと思いますし、給油前に断られたら他の店に行くだけです。

いずれにせよ、彼らは処分ルートや換金方法のノウハウを持っているので、お金を取られたり引き取りを渋られたりなんてことは、まず無いと思います。

他の持ち込み先や費用感などは筆者別ブログを参照ください。

自動車・バイク用バッテリーをサクッと捨てる方法
自動車・バイク用バッテリーの廃棄処分方法のまとめ。 無駄な文章は無し。燃えるゴミに出せないので、ガソリンスタンドに持ち込むのが一番早いです。 他の持ち込み先・費用等の記載もあります。

まとめ

以上、SG-3000DXのバッテリー交換方法の説明でした。



本体を買ってきたときよりも明らかに電池持ちが良くなり、流石に新品は違うなと実感しました。 割安でバッテリーを新品に換えることができて満足です。

作業も簡単で15分もあればできますから、本体を買い直す前に検討して見る価値大アリですよ。

では(^O^)/
